پیچ و مهره ها قبل از شکست، دچار کشیدگی می شوند. میزان استحکام کششی آنها طبق اعداد مشخص شده روی سطح آنها محاسبه و درج شده است. عدد اول از کلاس حرف ضربدر عدد ۱۰ میزان تحمل هر میلیمتر مربع از پیچ بر حسب کیلوگرم خواهد بود. بر این مبنا به سادگی می‌توان بار تحمل شده توسط پیچ و مهره ها را بر حسب کلاس و یا گرید و قطر جان پیچ محاسبه کرد.
باید دقت داشت قطر اسمی پیچ از روی رزوه ها محاسبه می گردد. حال آنکه در محاسبات استحکام کششی پیچ و مهره آنچه مورد استفاده قرار می‌گیرد قطر جان پیچ است. برای درک بهتر مطلب پیچ با گرید ۸.۸ با قطر ۵ میلیمتر را در نظر می‌گیریم. طبق استاندارد هر میلی متر مربع از این پیچ باید ۸۰ کیلوگرم را تحمل نماید. مساحت مقطع پیچ از رابطه زیر به دست می آید:
3.14*2^A=D
یعنی قطر پیچ به توان دو ضربدر ۳.۱۴ تقسیم بر ۴ مساحت سطح پیش خواهد بود. سپس در این رابطه قطر پیچ را ۵ میلیمتر وارد می کنیم و خواهیم داشت:
19.625=A
بر این مبنا استحکام کششی پیچ شما عدد زیر خواهد بود:
19.625*80=1570 کیلوگرم

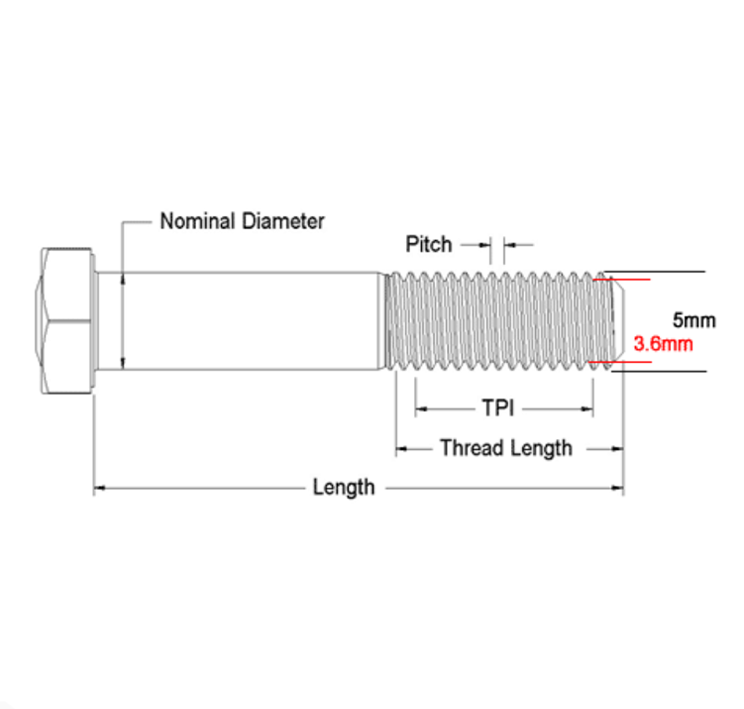

اما همانطور که گفته شد آنچه در محاسبات وارد می‌شود قطر جان پیچ است در حالی که قطر اسمی پیچ از روی رزوه ها محاسبه می گردد. به طور استاندارد ارتفاع رضوان 0.7 می باشد و بدین ترتیب برای پیچ با قطر اسمی ۵ میلیمتر قطرجان پیچ خواهد بود:
0.7-0.7-5=3.6
حال با در نظر گرفتن قتل جان پیچ و معادلات ریاضی قید شده در پیچ داریم:
10.1736=3.14*2^3.6=A
از آنجایی که هر میلی متر مربع پیچ باری برابر ۸۰ کیلوگرم را تحمل می کند میزان استحکام کششی پیچ و مهره ما در نهایت برابر 813.88 کیلوگرم خواهد بود.

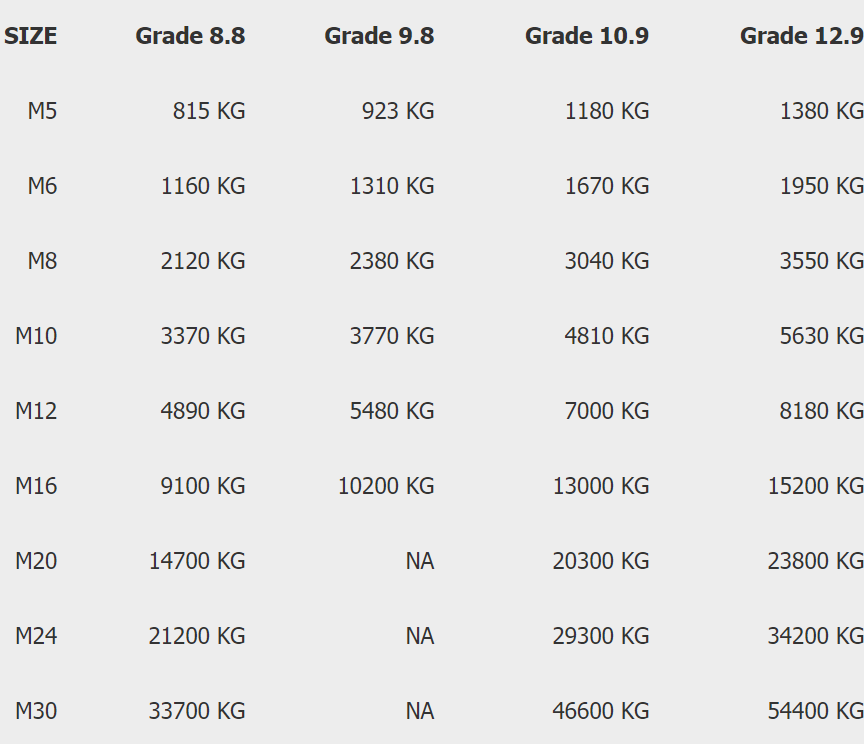

در تصویر زیر مقاومت برخی از پیچ ها را میتوانید ببینید.
